Kam s DDR4 pamäťami? Zmerali sme vplyv umiestnenia na výkon

Testovacia zostava, metodika testovania, výsledky

Testovacia zostava

Ako som spomínam na konci predošlej kapitoly, tým najdôležitejším komponentom v dnešnej zostave sú DDR4 pamäte Corsair Vengeance LPX, ktoré sú zastúpené s kombinácii 4x4GB. Dohromady máme teda k dispozícii 16GB DDR4 pamätí, ktoré majú v sebe hneď 2 XMP profily. Jeden poženie takt pamätí na 2800MHz, druhý až na rovné 3GHz. V základe majú takt 2133MHz s časovaním 16-15-15-36 a dobou obnovenia 1T a napätím 1,2V. Procesorom bol moderný Intel Core i5-6600K generácie Skylake so základným taktom 3,5GHz a Turbom 3,9GHz. Pre účely vykresľovania obrazu postačilo integrované grafické jadro Intel HD 530. Testovanie prebiehalo na základnej doske MSI Z170A Gaming Pro, ktorej recenziu ste už u nás mohli čítať. Zvyšok zostavy dotváral zdroj Antec VP550F, SSD ADATA Premier 910S 256GB, chladič Alpenfohn Brocken ECO a to všetko bolo v skrinke Antec Three Hundred Two. Použitým operačným systémom bol najnovší Windows 10 Pro, ktorý mal nainštalované všetky aktualizácie, ktoré boli k danému dňu k dispozícii.
procesor
Intel Core i5-6600K (Skylake)
RAM
4x 4GB DDR4 Crosair Vengeance LPX
SSD
ADATA Premier SP910 256GB
grafická karta
integrovaná v procesore
zdrojAntec VP550F
chladič CPU
Alpenföhn Brocken ECO
skrinka
Antec Three Hundred Two
operačný systém
64-bitový Microsoft Windows 10 Pro


Metodika testovania

Testovanie prebiehalo na východiskových nastaveniach všetkých komponentov. Operačným pamätiam som teda nemenil ani nastavenie frekvencií, ani časovania a testoval som so základným taktom 2133MHz a časovaním 16-15-15-36 a 1T. Postupne však budem používať 1, 2, 3 a všetky 4 moduly a bude sa tak meniť kapacita v krokoch 4GB, 8GB, 12GB až 16GB. Vyskúšam, ako sa zmení výkon pri obsadení dual-channel zapojenia DIMM1 a DIMM4 a pri dual-channel zapojení DIMM1 a DIMM3. V grafoch budete vidieť označenie dual-channel A a dual-channel B. Pod prvým chápem zapojenie 2 modulov do 1. a 3. DIMM slotu, dual-channel B označuje zapojenie 2. a 4. slotu teda to, ktoré výrobcovia základnych dosiek uprednostňujú. Taktiež postupne jedným modulom zmeriam priepustnosť pri obsadení prvého, druhého, tretieho a štvrtého slotu.

Testovanie prebehlo v týchto benchmarkoch: 7zip, AIDA64, Cinebench R15, SiSoft Sandra, Super Pi, WinRAR, x264 FHD a v grafických nechmarkoch 3DMark a Heaven Benchmark.


Výsledky

Testy pamätí


V 7zip sú mierne na hojdačke výsledky pri zapojení 1 modulom. Veľké rozdiely to však nie sú, i keď merateľné.




AIDA64 naznačuje, že o čosi lepšie výsledky oproti 2 a 3 modulom získate pri obsadení všetkých slotov. Benchmark pamäťovej priepustnosti v AIDA64 je však rýdzo syntetický a nedá nám výsledky blízke reálnemu používaniu čím dosť celkové výsledky skresľuje.

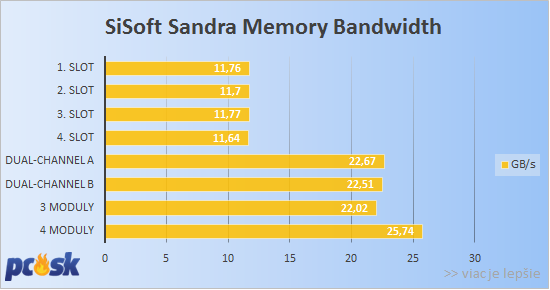

Podobne ako u AIDA64, aj výsledky pemäťovej priepustnosti v benchamrku SiSoft Sandra ukazujú mierne lepší výkon pri zapojení všetkých 4 modulov.


Testy procesora


Výsledky Cinebench R15 snáď ani netreba komentovať...


V teste procesora v SiSoft Sandra výraznejšie nezaostala žiadna konfigurácia.



V Super Pi sa treba spoľahnúť najmä na procesor, žiadna konfigurácia pamäte vám nepomôže.


Trochu ma prekvapilo, že vo WinRAR sú obe dual-channel zapojenia výsledkovo na tom lepšie ako všetky 4 moduly v teste WinRAR. Taktiež tu môžeme pozorovať jemné zaváhanie prvého DIMM slotu.


A znovu malé zakopnutie prvého DIMM slotu.



Grafické benchmarky

Všetky 3 grafické benchmarky sa na výsledkoch zhodujú. Prevádzkovanie iba jedného modulu hrám nepomôže, osobne si však myslím, že ani neuškodí, hoci výsledky ukazujú jasné rozdiely. Ide však len o benchmarky v pri hraní skutočných hier rozdiel medzi 1 modulom a dual-channel zapojení výrazne nepocítite.

Celkové skóre

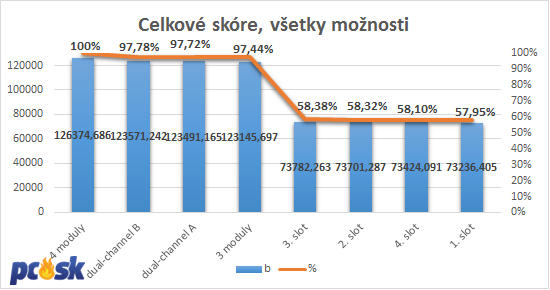

Tak a tu máme všetky testované konfigurácie vo finálnom zhodnotení naraz. Víťazia všetky 4 moduly zapojené naraz. Rozdiel oproti dvojkanálovým zapojeniam s dvojicou DDR4 a 3 modulom sú však necelé 3%. V single-channel móde je skóre samozrejme výrazne horšie, za čo však do veľkej miery môžu syntetické testy zamerané čisto na pamäťovú priepustnosť. Tento graf zároveň vyvracia teóriu o tom, že 4 moduly sú skôr príťažou ako prínosom pre zostavu v porovnaní s iba 2 modulmi v dual-channel.


Tento graf už porovnáva bok po boku iba obe dual-channel zapojenia, pričom ako hodnota 100% je tu brané vyššie skóre z dvojice zapojení. Môžeme tak vidieť, že dual-channel A zapojenie zaostáva iba naozaj minimálne a pri zvažovaní nad dual-channel zapojením nemusíte mať žiadnu dilemu.


Pre istotu ešte samostatný graf pre single-channel konfiguráciu, aj keď tu dnes využije asi iba minimum používateľov. Ak však máte iba 1 modul je prakticky jedno, kde ho zapojíte. Rozdiel medzi prvým a posledným miestom totiž nedosahuje ani 1% čo je absolútne zanedbateľné.


Predposledný graf zobrazuje rozdiel medzi dual-channel a single-channel zapojením náhodne vybratých kombinácii (v tomto prípade dual-channel A a single channel 3. slotu). Výsledky sú vypočítané z benchmarkov zameraných na procesor a neobsahujú teda výsledky AIDA64 a SiSoft Memory Bandwidth, ktoré výrazne skresľujú praktický prínos dual-channel zapojenia. Z grafu vidieť, že maximálny rozdiel medzi single-channel a dual-channel konfiguráciou je necelých 25%. Môže to vyzerať ako dosť, ale v skutočnosti nie je. Dual-channel zapojeniu pomohol najmä WinRAR a 7zip, v ktorých je cítiť najväčší rozdiel. Prakticky prínos pri bežnom používaní je na úrovni 2-3%.


Nakoniec ešte vplyv zapojenia RAM na grafický výkon. Ako som už spomínal pri grafických benchmarkoch, rozdiel medzi 1 modulom a viacerými nebude v praxi tak výrazný, ako zobrazuje graf. Pre hry je skôr dôležitá veľkosť RAM ako ich zapojenie (v prípade AMD APU hrá väčšiu rolu aj rýchlosť RAM).
